Cavo a fibre ottiche dei adss del giro di FTTH

cavo a fibre ottiche 4.6mm dei adss

trazione del cavo a fibre ottiche 6.0mm GJYFJH

Descrizione di prodotto

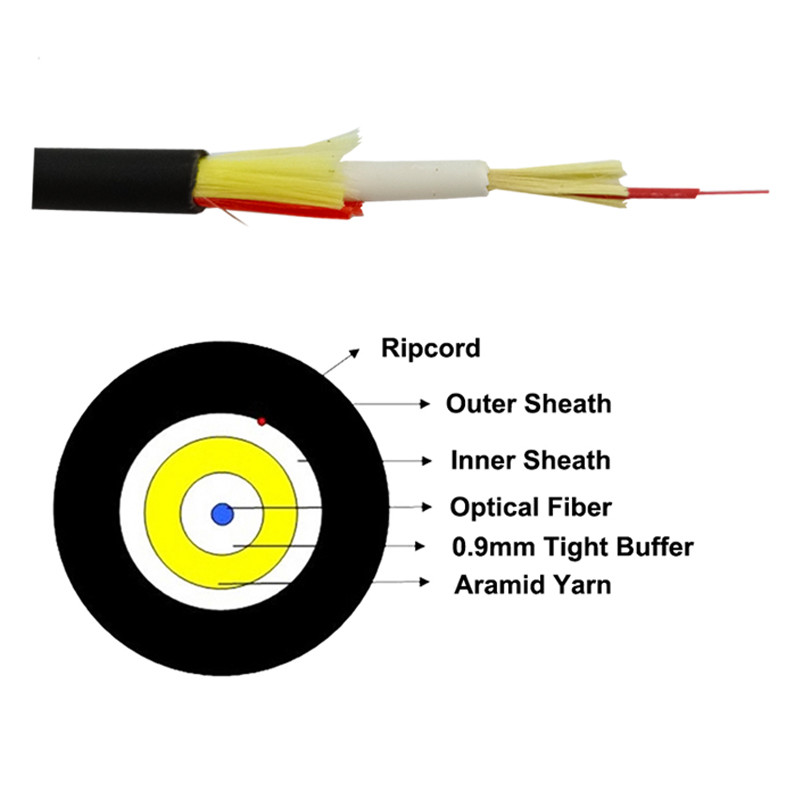

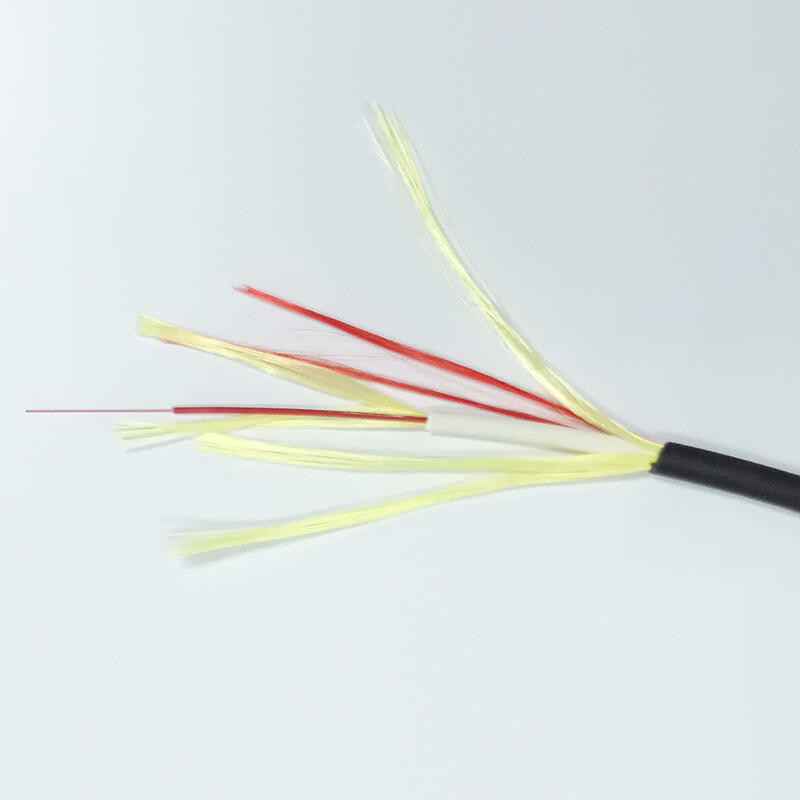

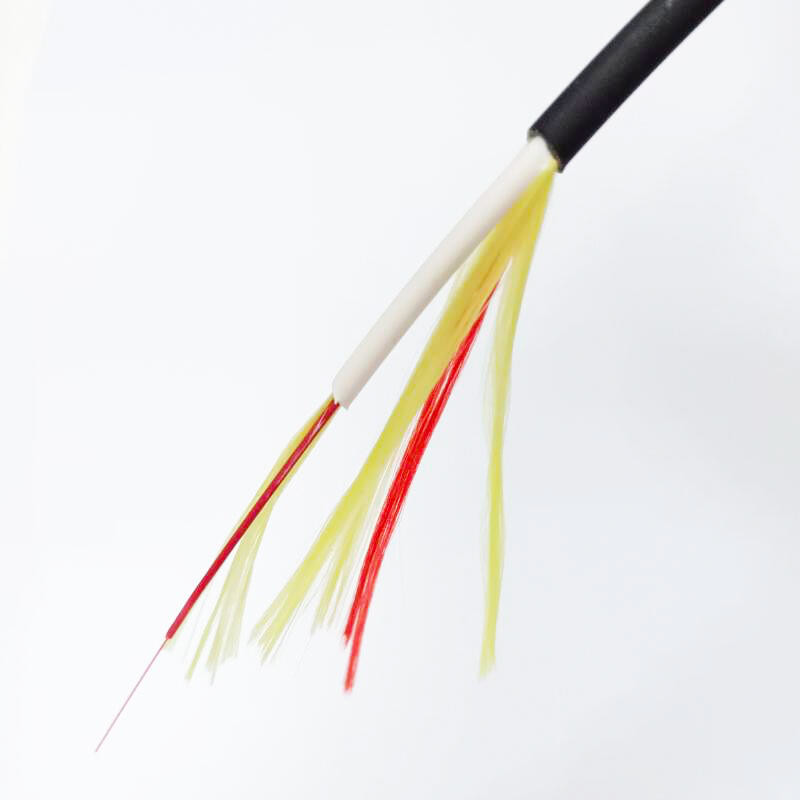

Guaina del doppio del cavo del giro di FTTH per uso all'aperto/dell'interno 4.6mm

Descrizione
Nell'entrare in una costruzione, la guaina esterna del cavo è rimossa semplicemente per esporre il rivestimento ignifugo interno. L'operazione è rapida e permette all'installazione facile da un ambiente all'aperto ad un ambiente interno senza il bisogno di due cavi differenti e di un giunto del cavo.
Il cavo flessibile soprattutto è inteso per installazione diretta, cioè installazione con le graffette o le clip o la guida dentro le canalizzazioni ed i modanature del cavo. Questa tecnica dell'installazione mette i requisiti duri extra sui cavi in termini di prestazione della curvatura, resistenza di schiacciamento ed altri rameters meccanici di PA.
Il cavo doppio del rivestimento di LSZH è una fibra - cavo flessibile ottico per applicazioni dell'interno/all'aperto di FTTx. La progettazione doppia unica del rivestimento permette al cavo di essere installata all'aperto come pure alle brevi sezioni all'interno. Il cavo ha guaine ignifughe del fumo basso doppio, l'esterno è una variante nera UV-resistente.
Il cavo flessibile ha prestazione estremamente buona della curvatura dovuto la fibra G657 e la restrizione insita della curvatura della progettazione cavo. Il cavo da sè controllerà l'annodamento minimo del raggio e del permesso di curvatura.

Caratteristiche del cavo

Il membro di forza ad alta resistenza del filato del aramid assicura la forza ad alta resistenza e la stabilità a lungo termine nella trasmissione
Piccolo diametro esterno, leggero, ignifugo, facile spogliare, attenuazione bassa, fisicamente morbida
Direct che impiomba fra i cavi stretti dell'amplificatore e non avere bisogno di contenitore o di treccia di nesso
Adatto ad installazione, ad operazione ed a conveniente per manutenzione

Applicazioni

Come costruzione al cavo di collegamento di costruzione
Come cavo molle dell'interno lungo la parete, il soffitto, fra gli strati ed in condotti
Come trecce, connettori e cavi di toppa mobili per attrezzature di comunicazione

Parametri tecnici del cavo

Numero di fibre	1
OD (millimetro)	4.5±/0.2
Cavo	Materiale	LSZH UV
Spessore (millimetri)	0.9±0.1
OD (millimetro)	3.0±0.1
Cavo interno	Materiale	LSZH
Spessore (millimetri)	0.5±0.05
OD (millimetro)	0.85±0.05
Amplificatore	Materiale	LSZH
Il termine nominale pesa la t (kg/km)	24
Forza di Max.tensile (N)	Lungo termine	120
A breve termine	240
Raggio di Min.Bending (millimetro)	Elettricità statica	10D
Dinamico	20D
Resistenza di Max.Crush (N/100mm)	Lungo termine	300
A breve termine	1000
Membri di forza	Filato di Aramid
Protezione dell'ambiente	RoHS COMPIACENTE
Ortransportation di stoccaggio	-20~70℃
Operazione	-20~60℃
Gamma di temperature	Installazione	-20~60℃

Caratteristiche ottiche G657A2

Caratteristiche	Circostanze	Valori specificati	Unità
Caratteristiche geometriche
Diametro del rivestimento	125.0±0.7	µm
Non circolarità del rivestimento	≤0.7	%
Diametro ricoprente	245±5	µm
Ricoprire/errore concentricità del rivestimento	≤12	µm
Non circolarità ricoprente	≤6.0	%
Il centro/errore concentricità del rivestimento	≤0.5	µm
Ricciolo	≥4	m.
Caratteristiche ottiche
1310nm	≤0.35	dB/km
1383nm	≤0.35	dB/km
1550nm	≤0.21	dB/km
Attenuazione	1625nm	≤0.23	dB/km
Attenuazione contro la lunghezza d'onda massimo. Una differenza	1525~1575nm	≤0.02	MHz*km
1285~1330nm	≤0.03	MHz*km
Lunghezza d'onda zero della dispersione	1300~1324	nanometro
Pendio zero della dispersione	≤0.092	ps/(nm2*km)
Dispersione di modo di polarizzazione
Fibra massima di PMD singola	≤0.1	ps/km1/2
Valore di collegamento di progettazione di PMD	≤0.06	ps/km1/2
Forza tipica	0,04	ps/km1/2
Lunghezza d'onda tagliata cavo	≤1260	nanometro
Diametro di campo di modo	1550nm	9.3~10.3	µm
1310nm	8.4~9.3	µm
Indice di rifrazione del gruppo	1550nm	1,467
1310nm	1,466
Caratteristiche ambientali	1310nm, 1550nm&1625nm
Riciclaggio di temperatura	-60℃ a +85℃	≤0.05	dB/km
riciclaggio di Temperatura-umidità	-10℃ a +85℃, RH di 98% - di 4%	≤0.05	dB/km
Immersione dell'acqua	23℃, 30 giorni	≤0.05	dB/km
Calore asciutto	85℃, 30 giorni	≤0.05	dB/km
Calore umido	85℃, 85%RH, 30 giorni	≤0.05	dB/km
Specificazione meccanica
Prova di prova	≥9.0	N
	≥1.0	%
	≥100	kpsi
Macro perdita indotta di piegamento
raggio di 1Turns @5mm	1550nm	≤0.15	dB
raggio di 1Turns @5mm	1625mm	≤0.45	dB
raggio di 1Turns @7.5mm	1550nm	≤0.08	dB
raggio di 1Turns @7.5mm	1625mm	≤0.25	dB
raggio di 1Turns @10mm	1550nm	≤0.03	dB
raggio di 1Turns @10mm	1625mm	≤0.10	dB
Forza ricoprente della striscia	Forza media tipica	1,5	N
Forza di punta	≥1.3 ≤8.9	N
Parametro dinamico di suscettibilità di corrosione di sforzo	27

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	SKYLYNN or OEM, ODM
Certificazione:	ISO, ROHS, CE

Quantità di ordine minimo:	2KM
Imballaggi particolari:	TAMBURO DI LEGNO, CARTONE
Tempi di consegna:	5-10 GIORNI
Termini di pagamento:	T/T, L/C, UNIONE AD OVEST
Capacità di alimentazione:	i 100.000 centri
