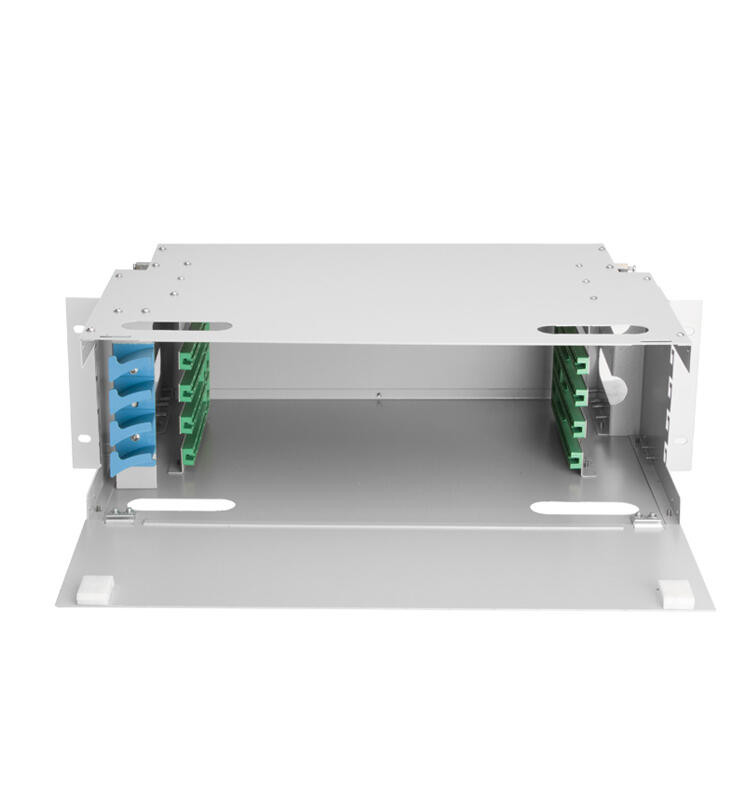

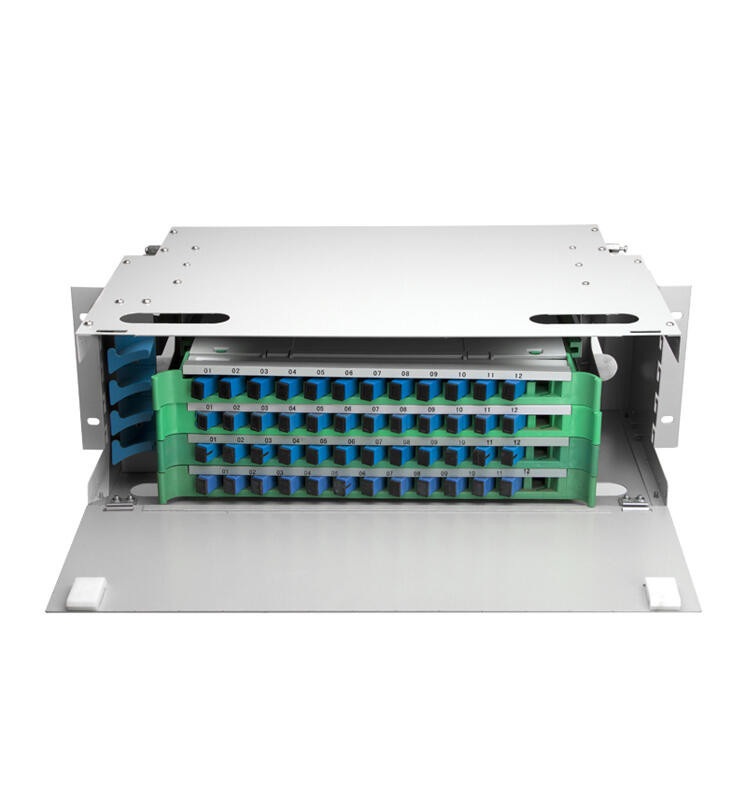

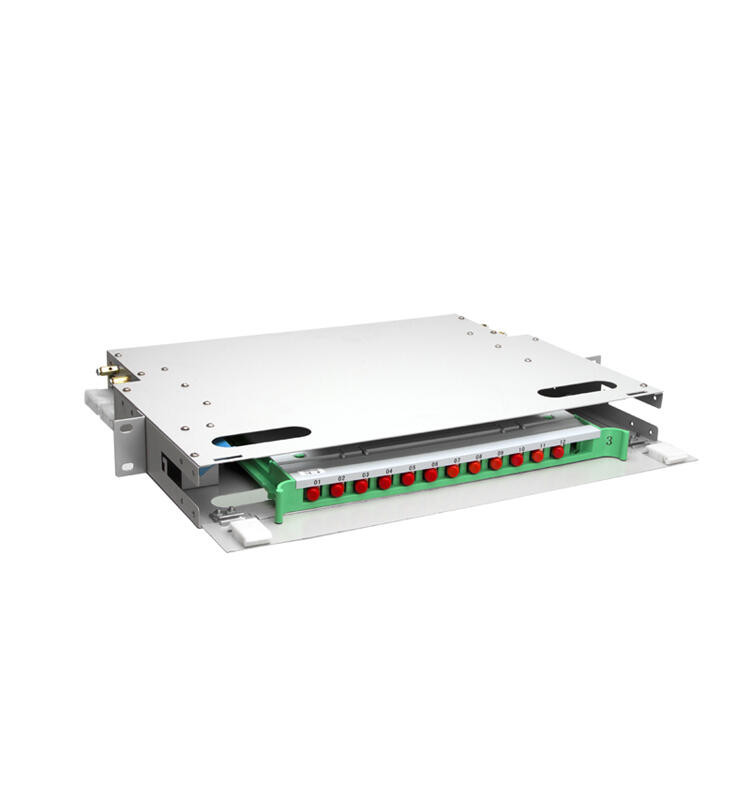

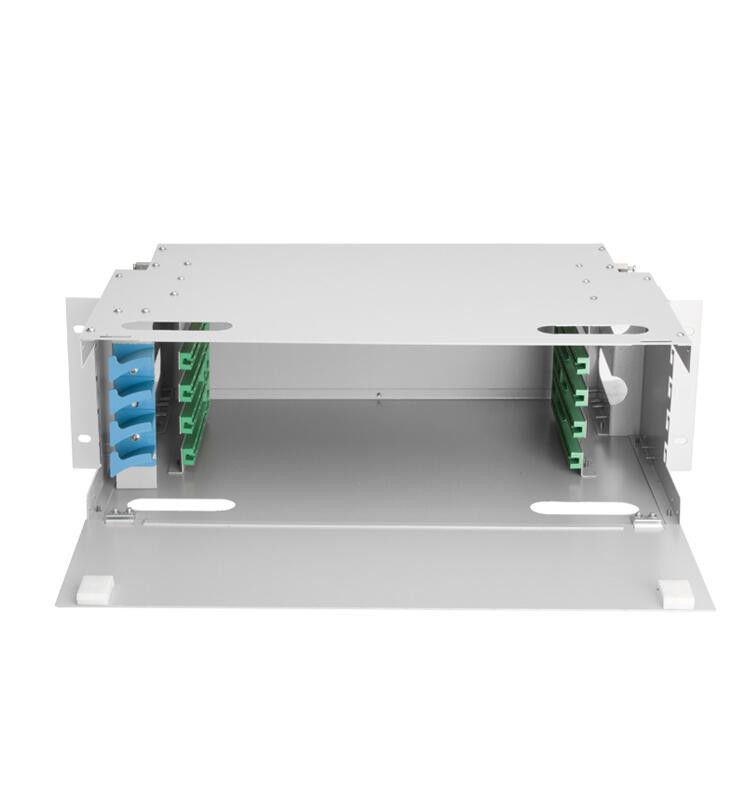

pagina ODF di termine della fibra di 12 144 FC a 19 pollici

Pagina di distribuzione ottica a 19 pollici (ODF)

Descrizione

Una struttura di distribuzione ottica (ODF) soprattutto è usata per collegare e programmare le fibre ottiche ed i cavi ottici. È applicabile alle intersezioni della fibra fra una rete di trasmissione ottica ed i dispositivi di trasmissione ottici come pure fra i cavi ottici nelle reti di un accesso.

Applicazione

• Sistemi di FTTX
• Reti di PON
• Collegamenti di CATV
• Distribuzione del segnale ottico

Caratteristica

• 19' montaggio standard, disponibile per tutti i tipi di scaffale e di gabinetto.
• Il metallo, plastica elettrica statica ha spruzzato. Aspetto ordinato, struttura ragionevole.
• Tutti sono progettati come moduli; tutta l'operazione ha potuto essere fatta sulla facciata frontale della scatola. Installazione flessibile. Conveniente per il funzionamento e la manutenzione.
• Facile per installazione dell'intarsio, conveniente ampliare la capacità, obliquità dell'adattatore è 30o
• Adatto sia a cavi a fibre ottiche del mazzo che del nastro.
• Vassoi di ogni giuntura possono essere premuti con 12FC, lo Sc, la st, adattatori (duplex) di LC.
• Struttura di plastica, legerity con l'aspetto perfetto
• Assicuri il raggio di curvatura del cavo di toppa ed eviti gli occhi brucianti del laser.
• Generi di segno di distribuzione dello splicingand, di fusione facile da fare e di annotazione di distribuzione

Proprietà fotoelettriche

• Sezione della messa a terra: ² di >6mm.
• Perdita di inserzione: ≦0.2dB.
• Perdita del connettore: ≦0.5dB.
• Attenuazione di riflessione: UPC≧ 50dB, APC≧ 70dB.
• Durata di durevolezza della spina e tirare i periodi >1000.
• La resistenza di isolamento 2x104MΩ /500V (CC).
• Forza elettrica: può resistere a 3000V)/1min (di corrente continua senza fenomeno volo dell'arco/di ripartizione.

Proprietà meccaniche

• Proprietà rallentarici: Norma di prova di GB5169.7 A.
• Il cavo a fibre ottiche entrato in dal fondo, affidabile impermeabilizza.
• La superficie del corpo della scatola può sopportare la pressione maggior della superficie della superficie è maggior di 1000N.
• Il lato esterno della porta può resistere alla pressione verticale maggior di 200N

Specificazione
