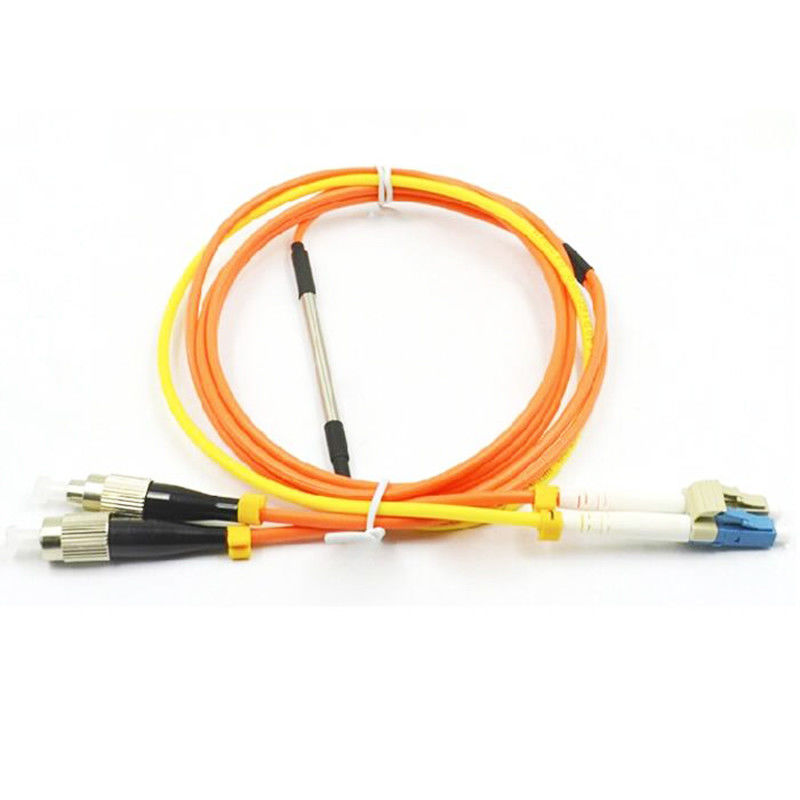

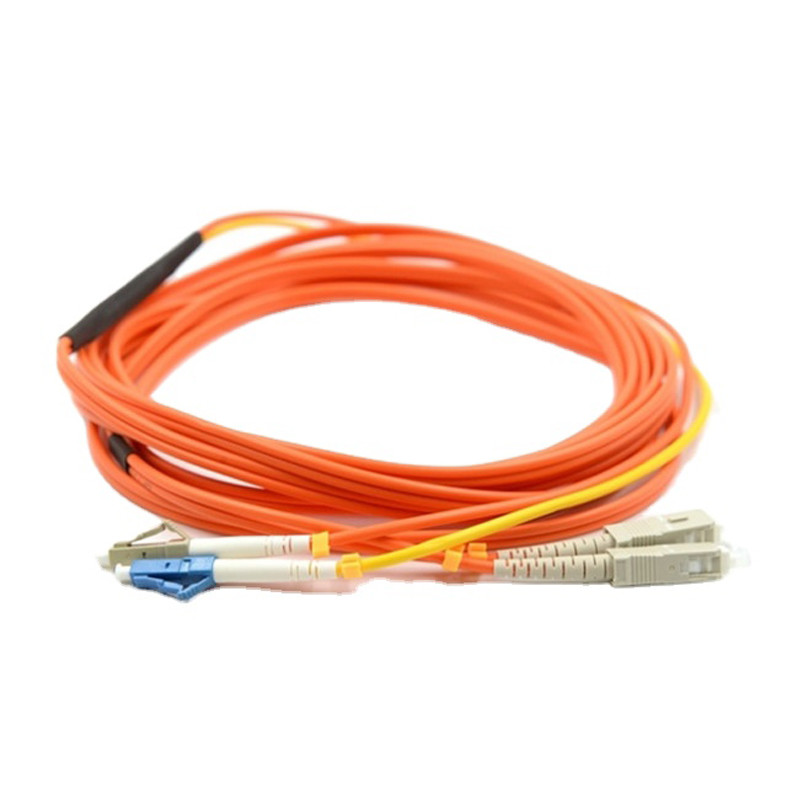

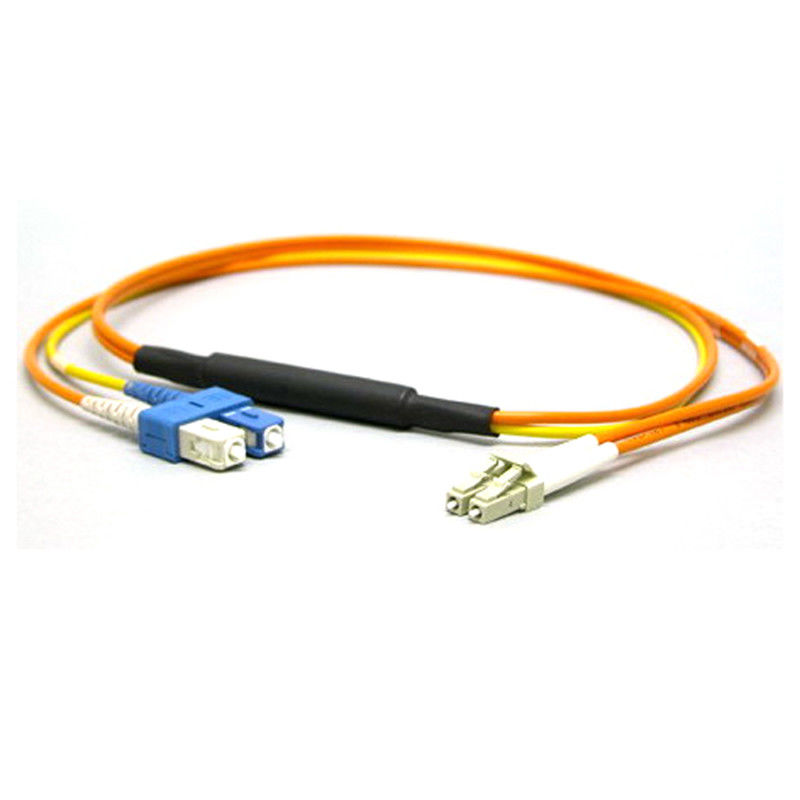

Cavo di toppa di fibra ottica misto a monomodale  Cavo di condizionamento della toppa della fibra di modo

Modo che condiziona Patchcords

Descrizione

Il modo che condiziona Patchcord è progettato per uso nella soluzione di Gigabit Ethernet 1000BASE-LX.

Questo cavo di toppa duplex consiste dei connettori su ogni estremità con un contrappeso monomodale della fibra ad un collegamento della fibra mista in uno delle due estremità. È soddisfacente rispetto alla norma dell'applicazione di IEEE 802.3z. Questo cavo di toppa è necessario da permettere che - a LX 1300 moduli del ricetrasmettitore di nanometro siano utilizzati per Gigabit Ethernet.
I cavi di toppa di condizionamento del modo sono fra 2 metri e 5 metri di lunghezza. Non è pratica avere questi patchcords di lunghezze fuori di questi limiti.
Un cavo di toppa di condizionamento del modo elimina i segnali multipli.

Caratteristiche

• Convertiti Singelemode LC GBIC al quadro d'interconnessione misto dello Sc

• 62.5/125 e 8.3/125

• Esegua 1000Base-LX Gigabit Ethernet sopra MMF compensando la perdita del segnale

• Usi i ricetrasmettitori monomodali di LC GBIC sulle spine dorsali di fibra mista con le baie di toppa dello Sc

• Sfalsa il lancio monomodale del laser dal centro di una fibra mista

• Garanzia limitata di vita

Come gli impianti di condizionamento del cavo di modo
L'esigenza di questo cavo di toppa a fibra ottica di condizionamento è dovuto la natura monomodale del lancio di the-LX o dei moduli a onde lunghe del ricetrasmettitore (1300nm) utilizzati per Gigabit Ethernet.

Lanciando un laser monomodale nel centro di una fibra mista può causare i segnali multipli essere generato che confondono il ricevitore all'altro estremo della fibra.

In quel caso, un cavo di toppa di condizionamento del modo elimina questi segnali multipli permettendo che il lancio monomodale sia sfalsato a partire dal centro di una fibra mista.

Questo punto di derivazione crea un lancio che è simile ai lanci misti tipici del LED. (vedi il diagramma sotto)

Come installare il cavo di condizionamento di modo
Se il vostro commutatore di gigabit LX è fornito di connettori di LC o dello Sc, prego essere sicuro di collegare la gamba gialla (monomodale) del cavo al trasmetta il lato e la gamba arancio (mista) al riceve il lato dell'attrezzatura.

È di importanza fondamentale che questa configurazione sia mantenuta su entrambe l'estremità. Lo scambio di trasmettere e ricevere può essere fatto soltanto sul lato della pianta del cavo. (vedi il diagramma sotto)

Specificazione
