| Luogo di origine: | La CINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificazione: | ISO, ROHS, CE |
| Quantità di ordine minimo: | 10PCS |
| Imballaggi particolari: | I PP INSACCANO, SCATOLA INTERNA, SCATOLA ESTERNA |
| Tempi di consegna: | 2-7 GIORNI |
| Termini di pagamento: | T/T, L/C, UNIONE AD OVEST |
| Capacità di alimentazione: | 800.000 |

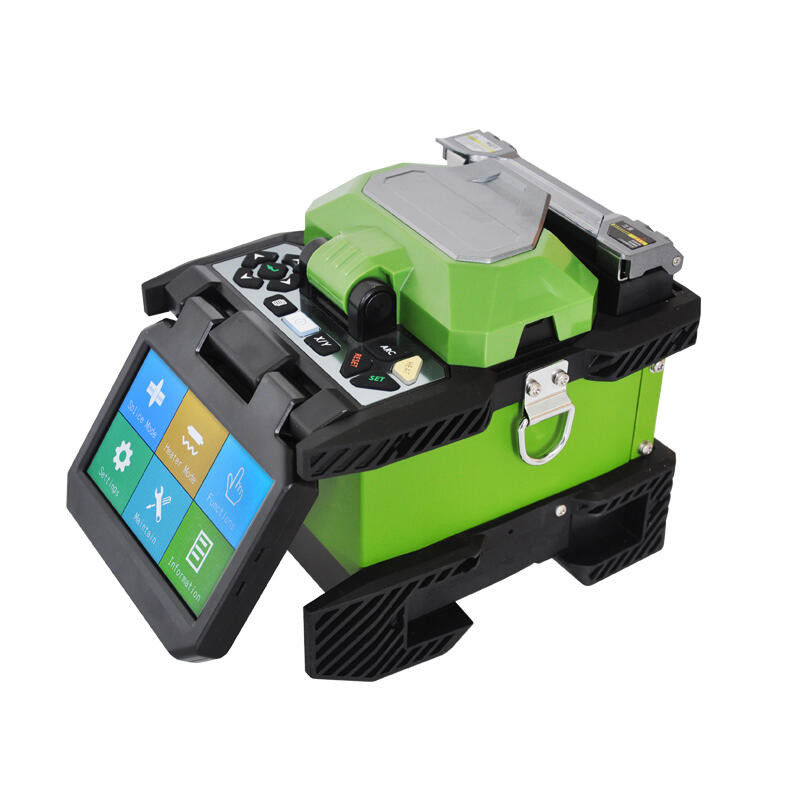

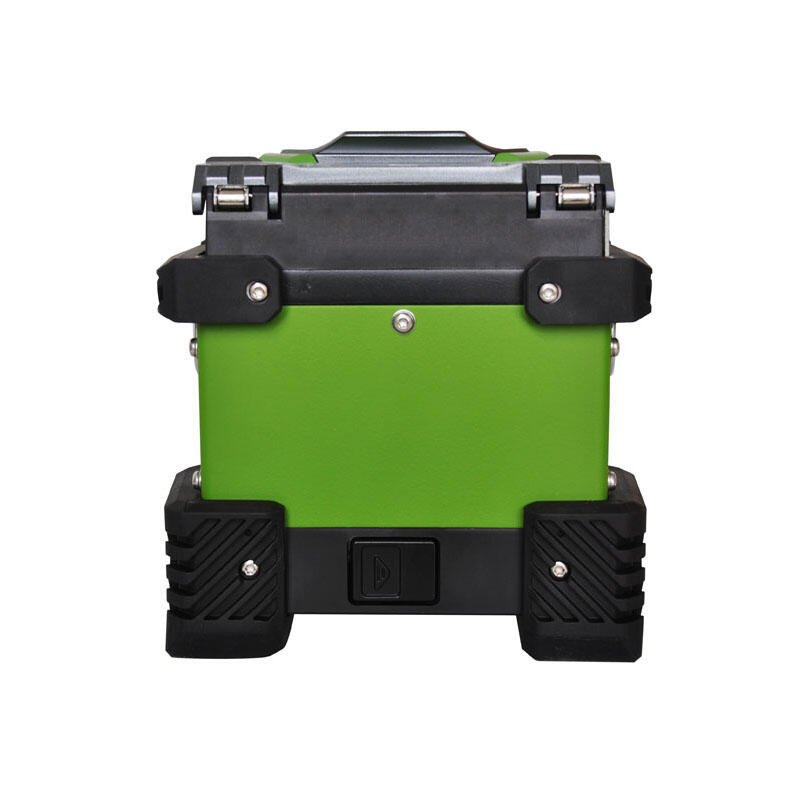

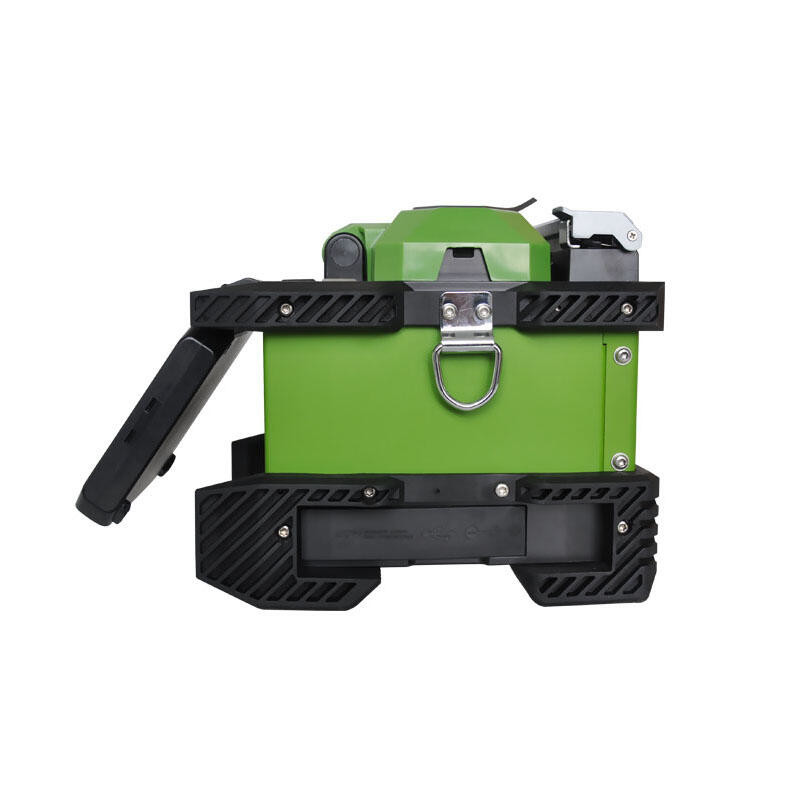

| Modello NO.: | Giuntatrice di fusione di FS-17S | Consegna: | CATENA DELL'OROLOGIO |
|---|---|---|---|
| Modello: | FS-17S | Metodo di allineamento: | Allineamento preciso del centro ed allineamento del rivestimento |
| Diametro di fibra ottica: | Rivestimento: 80-150um. Strato ricoprente: 0.1-3mm | Potere esterno: | CA: AC100-240V, 60Hz. 0-1.5A: CC: DC10-15V |
| Evidenziare: | giuntatrice di fibra ottica di fusione 150um,giuntatrice di fibra ottica di fusione di 3mm,saldatrice FS17S del cavo a fibre ottiche |
||
La macchina di fusione della fibra è l'atto dell'aggiunta delle due fibre ottiche faccia a faccia. Lo scopo è di fondere insieme le due fibre in tal modo che la luce che passa attraverso le fibre non è sparsa o non riflessa indietro dalla giuntura ed in modo che la giuntura e la regione che la circondano siano quasi forti quanto la fibra intatta. La fonte di calore usata per fondere e fondere le due fibre di vetro che sono impiombate è solitamente un arco elettrico, ma può anche essere un laser, una fiamma del gas, o un filamento di tungsteno attraverso cui la corrente è passata. Ottenere 16 patens dell'invenzione e di 58 innovazioni tecniche, una nuova di zecca giuntatrice di fibra ottica di fusione di product-FS-17S in lanciato in, grazie ad una ricerca scrupolosa 5years di 28 ingegneri. FS-17S implementa estesamente la struttura del industriale-grado CUP+FPGA del microscopio di fibra ottica ad alto rendimento e completamente fresco di HD, del motore ad alta velocità importato e dei materiali della lega del alluminio-magnesio. Rispetto al nostro prodotto di inizio, FS-17S per abbassare la dimensione da 38%, il peso da 52%, il consumo di energia da 57%, ma migliora la velocità da 60%, l'adattabilità dell'ambiente da 80% e l'affidabilità (MTBF) entro 200%. Potete ottenere l'esperienza d'impionbatura di fusione senza precedenti.
Allineamento preciso del centro della fibra, consumo d'impionbatura di fusione ultrabassa della fibra;
7s fusione veloce che impiomba, riscaldamento altamente efficiente 18s;
ingrandimento di immagine di 320 volte, fusione di 5mm che impiomba per le fibre di ultra-breve lunghezza di taglio;
300 gruppi di modi d'impionbatura di fusione, 100 gruppi di modi di riscaldamento;
10000 gruppi di annotazioni di fusione, uno stoccaggio di 64 immagini;
Piede ceramico del presser, V-blocco ceramico, dispositivo tutto compreso;
Doppio-direzione che impiomba, impionbatura automatica, pyrocondensation intelligente;
Interfacce della carta di deviazione standard e di USB, aggiornamento software automatico del U-disco;
La batteria al litio modulare incorporata, sostiene 220 volte dei cicli di riscaldamento e dell'impionbatura.
Piccolo e leggero:
Piccolo nella dimensione e nella luce nel peso, la giuntatrice è facile da portare e può essere ascensore da una mano.
Resistente all'acqua e polvere-resistente può soddisfare le richieste IP52;
Il dispositivo tutto compreso rispondere alle esigenze d'impionbatura di fusione delle fibre multiple, dei saltatori e dei cavi gomma-insultati con un diametro del rivestimento di 80-150um.
FS-17S utilizza le assolutamente nuove interfacce grafiche ed il touch screen del GUI nella progettazione. Gli operatori possono installare la giuntatrice e familiarizzarsi con semplicemente il dato valido di e direttamente dalle interfacce grafiche.
Un'unità di rilevazione è inclusa nel radiatore. La funzione di riscaldamento sarà permessa a soltanto quando il tubo termico del restringimento è messo nel radiatore, di evitare il misoperation.
La batteria al litio pluggable incorporata con la grande capacità, può rispondere alla richiesta di lavoro che dura tutto il giorno. (220 volte tipiche di fusione che impiombano e cicli di riscaldamento).
Il V-blocco ceramico con alta precisione porta voi, la disposizione conveniente ed accurata delle fibre ottiche e rende la pulizia facile.
La valigia mulit-funzionale è novella nella progettazione e la luce nel peso, ha banco da lavoro compatto incorporato. Aperto o vicino la copertura può girarla verso un banco da lavoro.
| Modello | FS-17S |
| Metodo di allineamento | Allineamento preciso del centro ed allineamento del rivestimento |
| Fibre applicabili | Qualsiasi fibre ottiche comuni, fibre gomma-isolate e saltatori che soddisfanno le richieste di ITU-TG. 651-653, ITU-TG.655 e ITU-TG.657. |
| Diametro di fibra ottica | Rivestimento: 80-150um. Strato ricoprente: 0.1-3mm |
| Lunghezza di taglio | 5-16mm (ha ricoperto il diametro di fibra ottica ≤250um); 10mm (diametro di fibra ottica rivestito: 0.25-3mm) |
| Consumo d'impionbatura di fusione (valore tipico) | 0.02dB (SMF); 0.01dB (MMF); 0.04dB (DSF); |
| Attenuazione di riflessione | (NZDSF) migliore di 60dB |
| Tempo d'impionbatura di fusione (valore tipico) | 7s |
| Tempo di riscaldamento (valore tipico) | 18s |
| Trazione della prova della forza | 1.96-2.25N |
| Tubo termico di restringimento | 60mm; 40mm e una serie di tubi termici di restringimento |
| Rappresentazione grafica | LCD ad alto rendimento 4.3inch |
| Tempo di ingrandimento | 320times/88times |
| Annotazione d'impionbatura di fusione | 10000groups |
| Capacità della batteria | 11.1V, 6400mAH, il valore tipico di fusione che impiombano ed il ciclo termico è 220times |
| Tempo di impiego della batteria | I tempi di carico del ciclo raggiungono 300-500, possono essere sostituiti dai clienti |
| Tempo di impiego dell'elettrodo | Il valore tipico è 4000times, può essere sostituito dai clienti |
| Illuminazione della costruzione | Accessorio con alto-luminosità ed ampia area di accensione |
| Luogo di lavoro | Impiegati: -35-70℃; ronzio: 0-95%RH, altezzasopraillivello del mare: 0-6000m |
| Interfacce di operazione | Interfacce grafiche di operazione del GUI |
| Potere esterno | CA: AC100-240V, 60Hz. 0-1.5A: CC: DC10-15V |
| Porto esterno | UV/SD |
| Peso di dimensioni | 120mm (W) x 130mm (H) x 154mm (D) (senza cuscinetto antivibrazione di gomma) |
| 1.59KG (motore) ospite 0.37KG (batteria) |
| NO. | Nome | QTY/UNIT/SET |
| 1 | Motore principale | 1 |
| 2 | Taglierina di fibra ottica | 1 |
| 3 | Morsetto di Miller | 1 |
| 4 | Cavo di corrente alternata | 1 |
| 5 | Adattatore di corrente alternata | 1 |
| 6 | Elettrodo di riserva | 1 |
| 7 | Pallet di raffreddamento | 1 |
| 8 | Insieme di pulizia | 1 |
| 9 | Manuale dell'utente | 1 |
| 10 | Valigia multifunzionale | 1 |
