| Luogo di origine: | La CINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificazione: | ISO, ROHS, CE |
| Quantità di ordine minimo: | 10PCS |

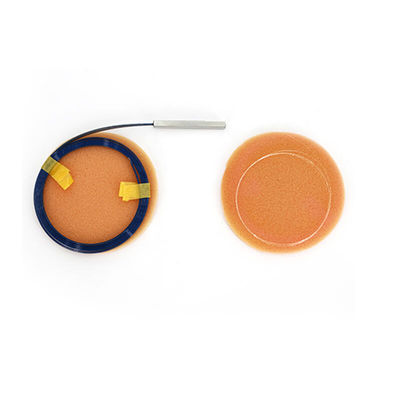

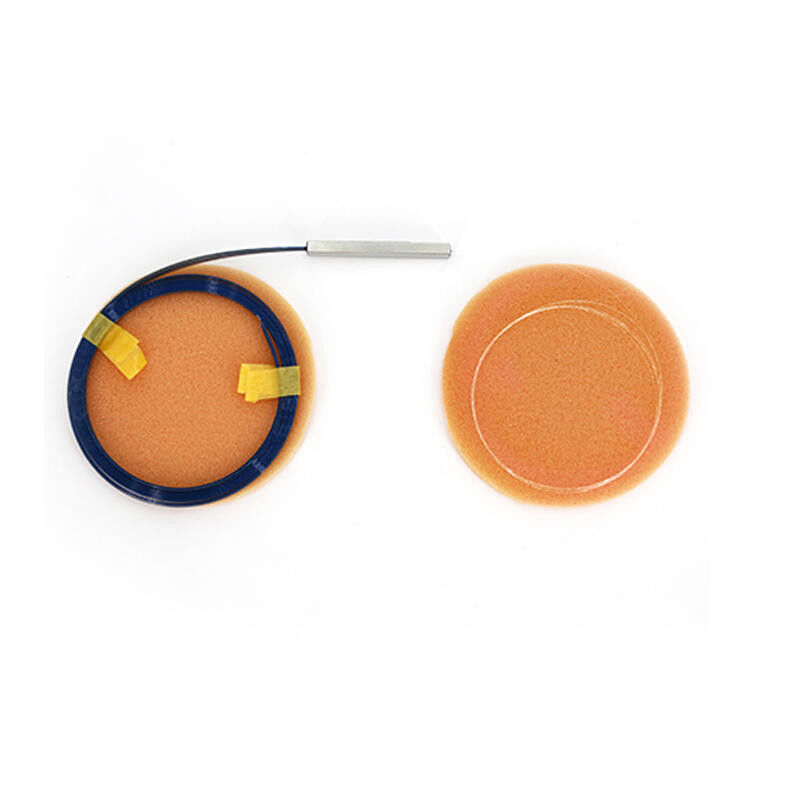

| Imballaggi particolari: | I PP INSACCANO, SCATOLA INTERNA, SCATOLA ESTERNA |
| Tempi di consegna: | 2-7 GIORNI |
| Termini di pagamento: | T/T, L/C, UNIONE AD OVEST |
| Capacità di alimentazione: | 800.000 |
| Modello no.: | Tipo nudo della fibra del separatore a fibra ottica dello SpA | Consegna: | CATENA DELL'OROLOGIO |
|---|---|---|---|
| Evidenziare: | prodotti nudi della fibra FTTH di 1260nm 1x8,Prodotti 1260nm di FTTH,scatola a fibra ottica di termine del ftth 0.4db |
||

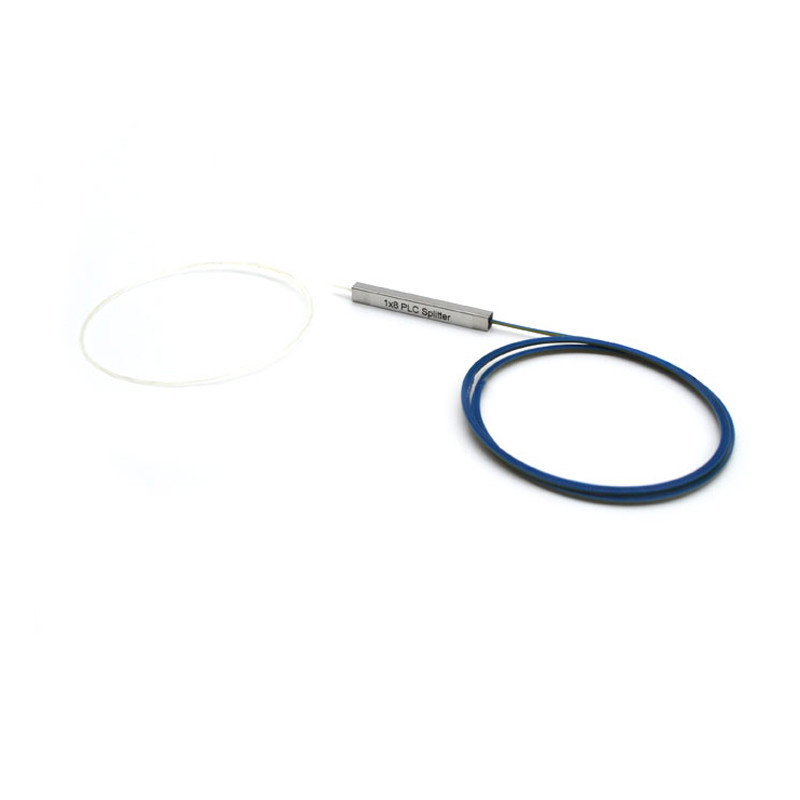

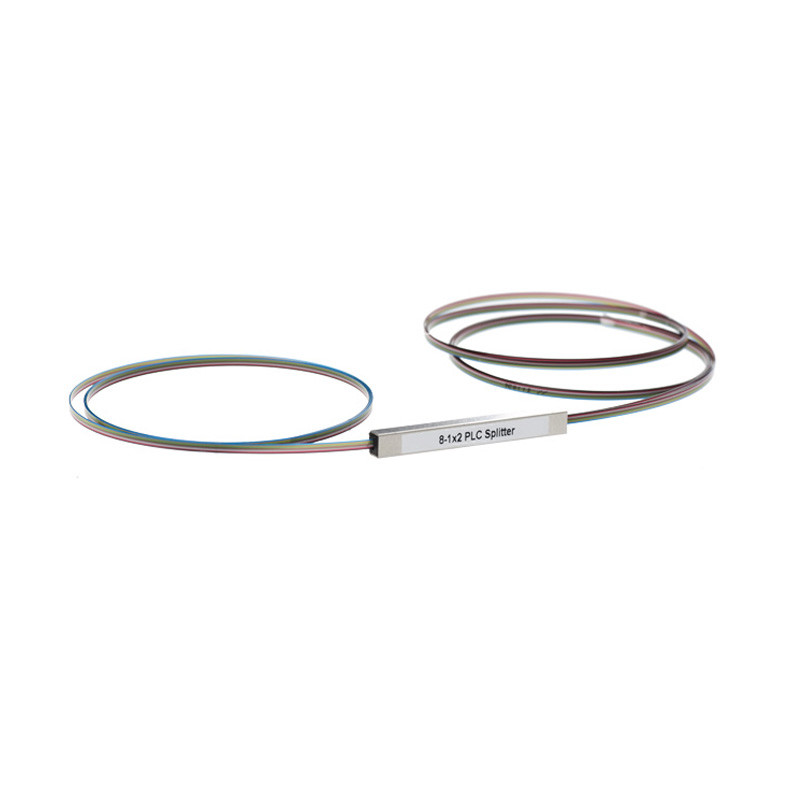

I separatori dello SpA (circuito planare dell'onda luminosa) sono separatori del singolo modo con un rapporto anche spaccato da una fibra dell'input alle fibre a uscite multiple. I conteggi spaccati disponibili sono: 1x4, 1x8, 1x16 e 1x32. I separatori dello SpA sono disponibili con la fibra monomodale del tubo sciolto di 900µm e terminati o unterminated come vostri bisogni. I separatori dello SpA di Unconnectorized vengono senza i connettori per l'impionbatura o il connectorization facile. I separatori Connectorized dello SpA sono disponibili con la vostra scelta della fibra ottica. Connettori: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC.
Perdita di inserzione bassa
PDL basso
Progettazione compatta
Buona uniformità di Manica--Manica
Ampia lunghezza d'onda di funzionamento:
Dal 1260 nanometro a 1650nm
Ampia temperatura di funzionamento:
Da -40℃ a 85℃
Alte affidabilità e stabilità
Sistemi di FTTX
Reti di PON
Collegamenti di CATV
Distribuzione del segnale ottico
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
Tabella 1 – separatore dello SpA 1×N
| Parametri | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | ||||||
| Tipo della fibra | G657A1 o il cliente ha specificato | ||||||
| Perdita di inserzione (dB) (grado di P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20. /20,4 | 23.8/24.2 |
| Uniformità di perdita (dB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2 | 2,5 |
| Perdita dipendente di polarizzazione (dB) | 0,2 | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 |
| Attenuazione di riflessione (dB) (grado di P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Direzionalità (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Perdita dipendente di lunghezza d'onda (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Stabilità di temperatura (- 40~85 ℃) (dB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Temperatura di funzionamento (℃) | -40~85 | ||||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||||
| Dimensione del dispositivo (millimetri) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | N/A |
| Dimensione del modulo (millimetri) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| Dimensione del Mini-modulo (millimetri) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | N/A |
Tabella 2 – separatore dello SpA 2×N
| Parametri | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Lunghezza d'onda di funzionamento (nanometro) 1260~1650 | ||||||
| Il tipo G657A1 della fibra o il cliente ha specificato | ||||||
| Perdita di inserzione (dB) (grado di P/S) | 4 | 7,6 | 11 | 14,4 | 17,5 | 21 |
| Uniformità di perdita (dB) | 0,6 | 1 | 1,2 | 1,5 | 1,8 | 2,2 |
| Perdita dipendente di polarizzazione (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Attenuazione di riflessione (dB) (grado di P/S) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Direzionalità (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Perdita dipendente di lunghezza d'onda (dB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Stabilità di temperatura (- 40~ | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| 85 ℃) (dB) | ||||||
| Temperatura di funzionamento (℃) | -40~85 | |||||
| Temperatura di stoccaggio (℃) | -40~85 | |||||
| Dimensione del dispositivo (millimetri) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| Dimensione del modulo (millimetri) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| Dimensione del Mini-modulo (millimetri) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
