Morsetto della sospensione per il cavo di OPGW

Applicazione

I morsetti preformati della sospensione sono intesi per il collegamento per il cavo di OPGW e Pali (torri), riducente lo sforzo statico ai cavi di OPGW ai punti di sostegno ed aumentare l'abilità di formica-vibrazione dei cavi di ADSS, attenuante contro lo sforzo dinamico della vibrazione eolia come pure assicurano che il piegamento del cavo non superi il valore ammissibile, fanno il cavo non genera la sollecitazione di flessione, di modo che la fibra ottica non produce la perdita extra nel cavo dopo installazione.

Struttura e materiale

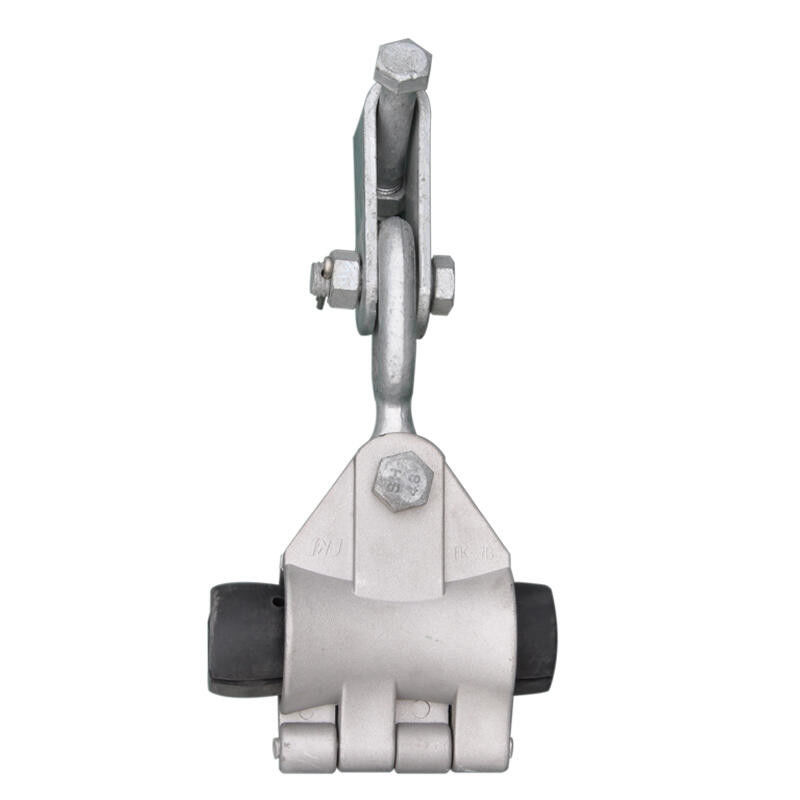

Il morsetto preformato della sospensione è associazione con la stecca della sospensione (la stecca è fatta dell'inserzione, dell'alloggio di gomma, Bolt, rosetta elastica, perno piano della rondella, del dado, della stecca), Rohi preformati esterni, Rohi preformati interni della sospensione.

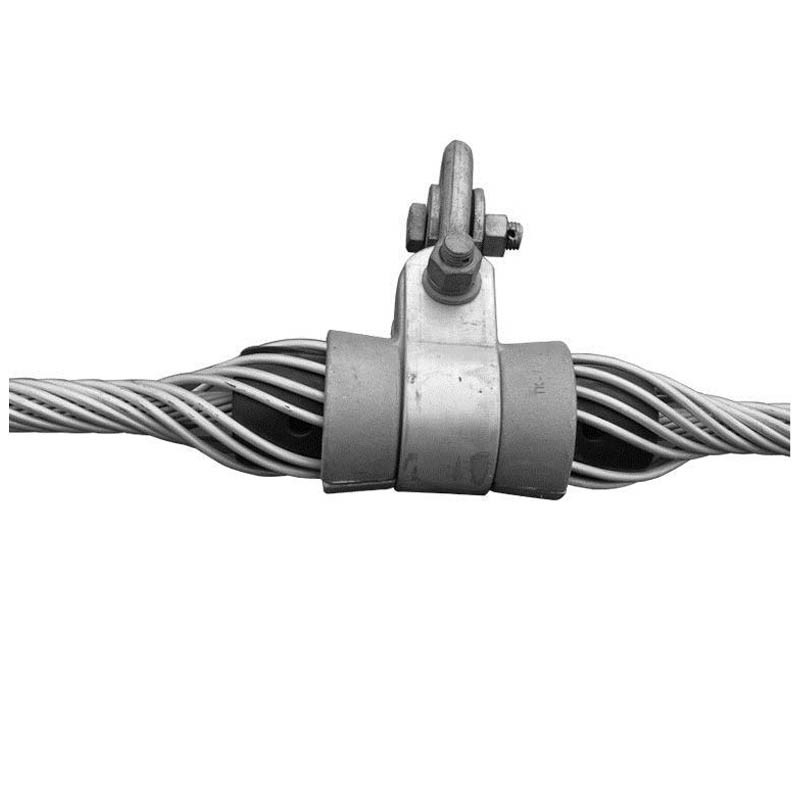

Rohi preformati interni, che direttamente sono avvolti fuori dei cavi e sono afferrati dall'inserzione di gomma, per fornire forza di durezza e di protezione per i cavi. Rohi preformati esterni sono afferrati alloggiando ed hanno premuto l'inserzione di gomma.

Alloggio-----È fatto della lega della fusion d'alluminio, che è anticorrosivo stabile e migliore nella prestazione aerea e meccanica.

Inserzione di gomma----È fatta di gomma di alta classe, composto per la resistenza ad ozono ed al prodotto chimico, sopravvivendo le variazioni estreme di bassa temperatura e di livello e l'insieme di compressione.

Bolt, rosetta elastica, rondella piana, dado--- Norma galvanizzata della immersione calda.

Pin della stecca---- Parte standard di Electric Power.

Rohi preformati interni--- Secondo la prestazione meccanica e la composizione chimica a su ordine il cavo della lega di alluminio, con forza ad alta resistenza, forza di durezza e resistenza alla ruggine eccellente forte e di elasticità, può essere utilizzato a lungo nel maltempo.

Rohi preformati esterni--- Lo stessi a Rohi preformati interni.

Hardware del collegamento--- Il dispositivo d'ancoraggio, U-Bolt, cavallotto di UB, cavallotto di ZH è le parti standard di Electric Power.

Direzione

• 1. È destinato per collegare l'angelo d'angolo di elevazione che è più piccolo 25° del palo (torre) e del cavo, doppio morsetto della sospensione può essere di applicarsi alla lunghezza dell'ampia luce ed al grande grado di elevazione del palo diritto (torre). Un'unità del morsetto della sospensione per Palo (torre).

• Selezioni il modello della specificazione per il morsetto della sospensione sta corrispondendo alla gamma del cavo ed alla lunghezza di portata/Carico-peso appropriati

• È adatto al cavo di OPGW.

• Selezioni l'hardware differente del collegamento che abbina il morsetto della sospensione è secondo il metodo differente di linea reale su Palo (torre).
